ONAIRランプ（S）

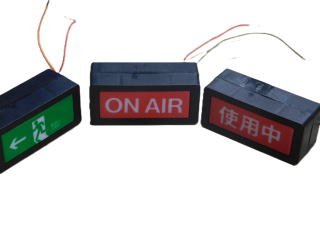

１００均でミニランプを３種類購入しました。白色LEDが１個埋め込まれています。
Arudioでミニランプを点灯させます。ミニランプは「使用中」「ONAIR」「非常口」表示の３種類です。

　ランプは接続し易いようにリード線を取り付けました。

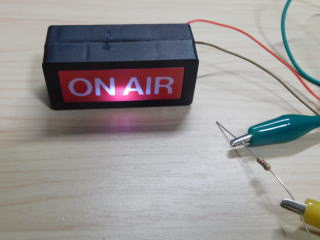

ONAIRランプを使ってLEDの明るさを確認します。

ＬＥＤに流れる電流を測定している様子。

ArduinoのI/Oポートは５Vが出力されます。写真のように、ランプと電源（５V）の間に抵抗を入れて電流の制限をかけてます。
１ｋΩの抵抗を入れたときは、約２ｍＡ、１００Ωの抵抗のときは、約１４ｍＡ　直接繋ぐと　約３６ｍＡ　の電流が流れました。

一方Arduino UNO R3（以下マイコンボード）の各I/Oポートは、20mA以下、マイコンボード全体では、100mA以下で使用が推奨されています。
ミニランプを１ｋΩの抵抗を直列に繋げて電流制限をすれば、ミニランプ３個では、問題なさそうです。
ＬＥＤランプに電流を流してある程度の明るさで点灯させたい場合は、電子回路に工夫が必要のようです。

ミニランプに電流を流すためにトランジスタでミニランプを駆動します。駆動するトランジスタをマイコンボードでコントールします。

ミニランプはLEDだと考えます。ミニランプを１つだけ接続した図です。
３個のミニランプを使いますので、トランジスタの回路を３つ作ります。

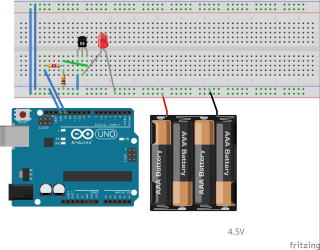

ブレッドボードでの実体配線図です。電池はアルカリ電池だと３本　4.5Vで駆動させています。
外部電源で５Vを供給してもかまいません。
電圧を５Ｖを超えて使用する場合は、ＬＥＤに流れる電流を計算する必要があります。
その場合、印加電圧をＶＤＤ、ＬＥＤの順方向電圧Ｖｆ（白色ＬＥＤの場合　3.6V)　　ＬＥＤに流したい電流をI(A)とすると
LEDと電源（電池）の間に入れる抵抗をR(Ω)　とすると。

　　　I =(VDD-Vf)/R 　　

Rを計算する式にすると

　　　R=(VDD-Vf)/I

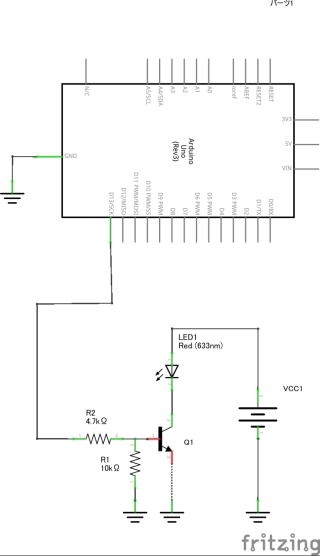

実体配線図を回路図に直すと次のようになります。
トランジスタのベースには、4.7KΩと10kΩの抵抗を入れました。スイッチングで使用しますのでベースに十分電流を流し、
飽和させて問題ありません。

　　回路図を示します。

回路図中のLED（▽のマーク）は「ONAIRランプ」と思って下さい。

マイコンボードのソフトを作成するには、仕様（どのように動かすのか？）を決めます。
次のような感じの動作を想定して回路やソフトを作ります。、マイコンボード　Arduino UNO　R3を使用して作成します。

１．外部電源（９V～１３Vくらい）を使用　
２．RIGのPTTスイッチを検知します。
３．無線による電波の誤動作対策としてPTTスイッチのアイソレーションを確保します。
４．装置の電源を入れて約２秒間に、「ONAIR」「使用中」「非常口」が０．５秒間隔で３回点滅、その後、「非常口」が点灯します。
５.　RIGの電源（１３V）が入ると「使用中」が点灯します。
６.RIGのPTTが押されると「ONAIR」が点灯します。
７暗くなるとランプの減光を行う。
