発光素子と受光素子を同じパッケージに入れた半導体です。発光素子と受光素子を1対としてパッケージ内に複数対入れた物もあります。
発光側のグランドと受光側のグランドが分離出来ますので、発光側の回路と受光側の回路を分離できます。
無線の電波での回り込みをなどの影響をなくすことが出来ます。

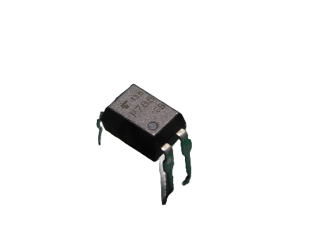

フォトカプラ、１対回路入りTLP７８５の外観例です。

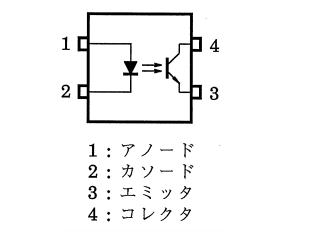

TLP７８５の内部構造をメーカーのデータシートで確認します。

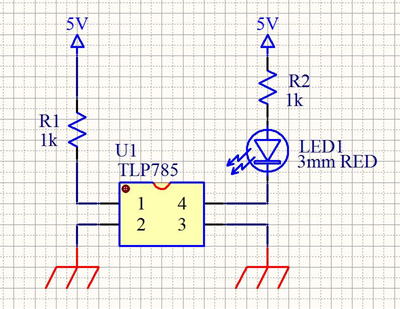

実際にデバイスを使い動作を確認してみます。実験回路は下記です。
LEDの点灯でONしているのを確認します。電源電圧は５Ｖ。Ｒ２（１ｋ）はＬＥＤを電流制限します。
Ｒ１は、発光ＬＥＤの電流制限です。電流測定は行っておりませんが、数ｍＡだと思います。

Ｒ１に５Ｖを加えるとＬＥＤが点灯。開放するとＬＥＤが消灯します。

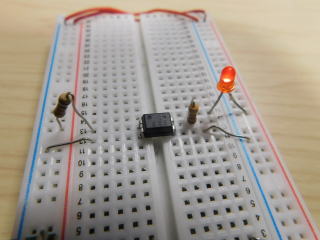

ブレッドボードで実験してみました。

特性の詳細はデータシートを確認します。
